La cabine de test acoustique de Mecanum est la parfaite solution pour tester rapidement et précisément l’absorption et la transmission sonore en champ quasi diffus sur des échantillons de taille moyenne.



Applications

La cabine de test acoustique de Mecanum est utilisée afin d’assurer :

  • Un contrôle de la qualité dans le processus de fabrication des matériaux;

  • La recherche, le développement et l’innovation;

  • Des tests rapides comparatifs d’absorption et de transmission sonore.

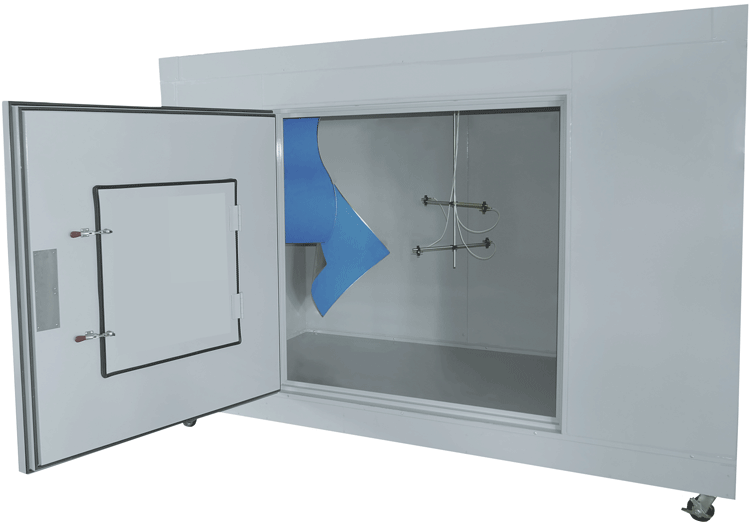

La porte principale d’accès magnétique à double joint permet un accès rapide et sécuritaire à l’intérieur de la cabine tout en assurant également une haute étanchéité.

Caractéristiques du TOR 2 gaz

L’option deux gaz comprend la mesure dans l’air et l’hélium.

  • La combinaison des mesures permet de trouver la longueur caractéristique visqueuse ainsi que la longueur caractéristique thermique;

  • Procédure de mesure, traitement de signal et post-traitement de pointe pour obtenir une meilleure précision;

  • Méthode basée sur plusieurs recherches scientifiques [1, 2, 3, 4, 5, 6 et 7].

Applications

La fenêtre de test située sur la porte d’accès est facilement  accessible et le changement d’échantillons est facile, ce qui permet de tester un grand nombre d’échantillons dans une période de temps réduite.

La cabine est montée sur roues afin de faciliter son déplacement.

Le tortuosimètre à ultrasons de Mecanum est utilisé par les principaux fournisseurs de matériaux au monde dans l’industrie de l’automobile et de l’aviation pour :

  • le contrôle de qualité dans les processus de fabrication des matériaux ;

  • la recherche et le développement ;

  • l’alimentation des modèles utilisés dans les logiciels de prédiction acoustique.

Quatre haut-parleurs décorrélés sont positionnés de manière optimale afin d’obtenir le champ diffus le plus homogène possible.

Une antenne de quatre microphones à position variable est utilisée afin de mesurer le champ acoustique à l’intérieur de la cabine de manière optimale. Aussi, quatre diffuseurs dont la géométrie et la position sont optimisées permettent d’éviter les modes parasites dans la mesure.

Le système d’acquisition est relié en tout temps à deux stations météorologiques ENVIRO, placées à l’intérieur et l’extérieur de la cabine, afin de relever les conditions atmosphériques en tout temps.

Fonctionnalités

Les mesures d’absorption sonore sont réalisées à l’aide de la procédure exclusive étroitement liée aux normes ASTM C423 et ISO 354.  La transmission sonore est mesurée par l’évaluation de la puissance incidente à partir du champ quasi diffus à l’intérieur de la cabine et de la mesure de la puissance transmise par l’intermédiaire d’un balayage avec une sonde d’intensité sur la surface de l’échantillon testé. Cette méthode est conforme à la norme ISO 15186.

Les dimensions intérieures de la cabine sont 2,5m x 1,4m x  1,7m et celles extérieures sont 2,8m x 1,7m x 2,1m (ces dimensions peuvent être personnalisées en option). La gamme de validité en fréquence de la cabine est de 315 Hz à 10 kHz et est vérifiée selon une comparaison systématique avec des tests classiques de réverbération et en chambres couplées utilisant les installations du Groupe d’acoustique de l’Université de Sherbrooke (GAUS).



Principaux avantages de la cabine



Mesure d’absorption et de transmission sonore en un seul système pour une fraction du prix d’une installation standard


Utilisation très simple et rapide permettant de tester un grand nombre d’échantillons de taille moyenne en peu de temps


Solution « Clé en main »


Algorithmes de calcul évolués suivant les normes de mesure établies


Construction robuste à haut STC, esthétique et mobile


Calcul automatique des statistiques globales et des principaux indices acoustiques


Rapports automatiques
