Le résistivimètre à haut débit (HF SIGMA) est conçu pour obtenir une mesure fiable de la résistivité, de la résistance, de la résistance normalisée et de la perméabilité au passage de l’air en fonction de la vitesse de l’écoulement pour un large éventail de matériaux poreux à cellules ouvertes utilisés pour le contrôle du bruit.



La vitesse de l’écoulement va de 10 cm/s jusqu’à 280 cm/s pour un échantillon de 100 mm de diamètre (la vitesse dépend des conditions atmosphériques) et la perte de charge mesurée peut aller jusque 17 kPa.



Propriétés mesurées en fonction de la vitesse de l'écoulement

1.  Perte de charge (Pa)

2.  Résistance au passage de l’air (Pa.s/m or rayls)

3.  Résistance normalisée au passage de l’air (normalisée par l’impédance acoustique de l’air)

4.  Résistivité au passage de l’air (Pa.s/m² or rayls/m)

5.  Perméabilité (m² or Darcy)



Applications

Le résistivimètre à haut débit est utilisé par les principaux fournisseurs de matériaux au monde afin d’assurer un contrôle de la qualité lors du processus de fabrication de l’industrie automobile et aéronautique; en recherche et développement et pour nourrir les modèles des logiciels de prédiction acoustique pour des applications à fort niveau sonore.

Fonctionnalités



Le système inclut :

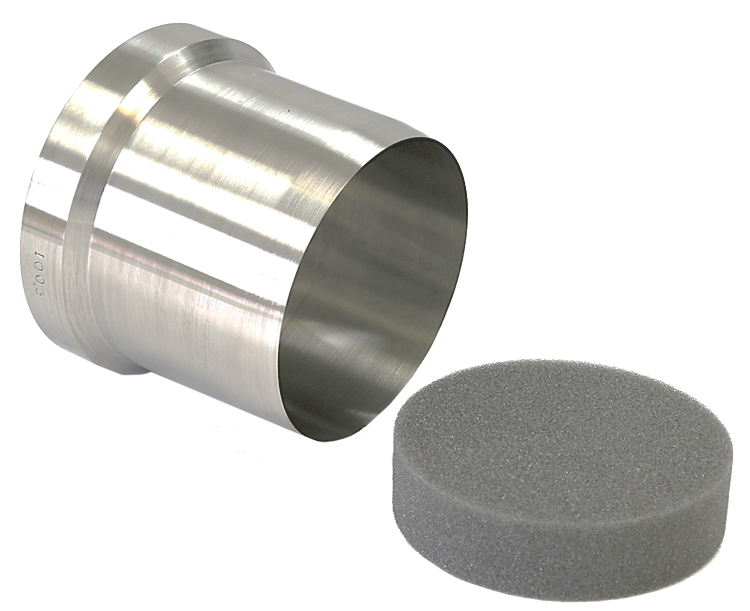

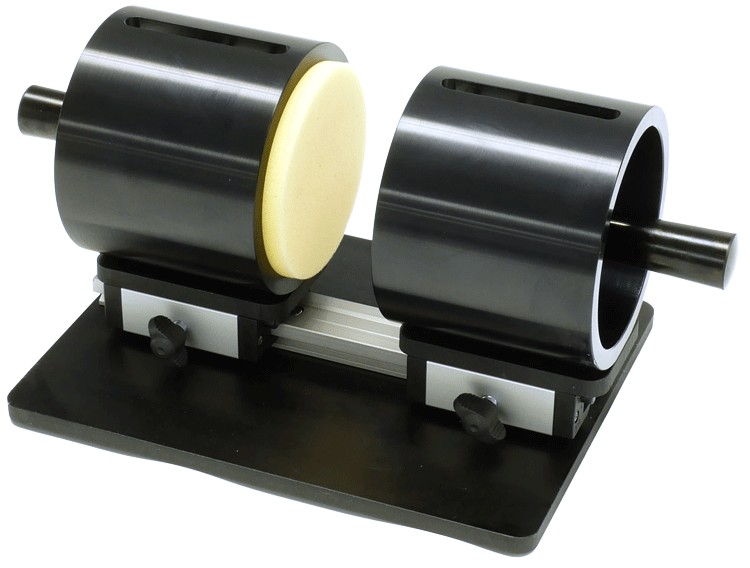

  • Deux porte-échantillons* (le premier avec un diamètre de 100 mm et l’autre avec un diamètre de 44.44 mm.);
    * Autres tailles de porte-échantillon disponibles.

  • Un support de film mince;

  • Un échantillon de vérification avec sa charte;

  • Des grilles pour soutenir les matériaux souples;

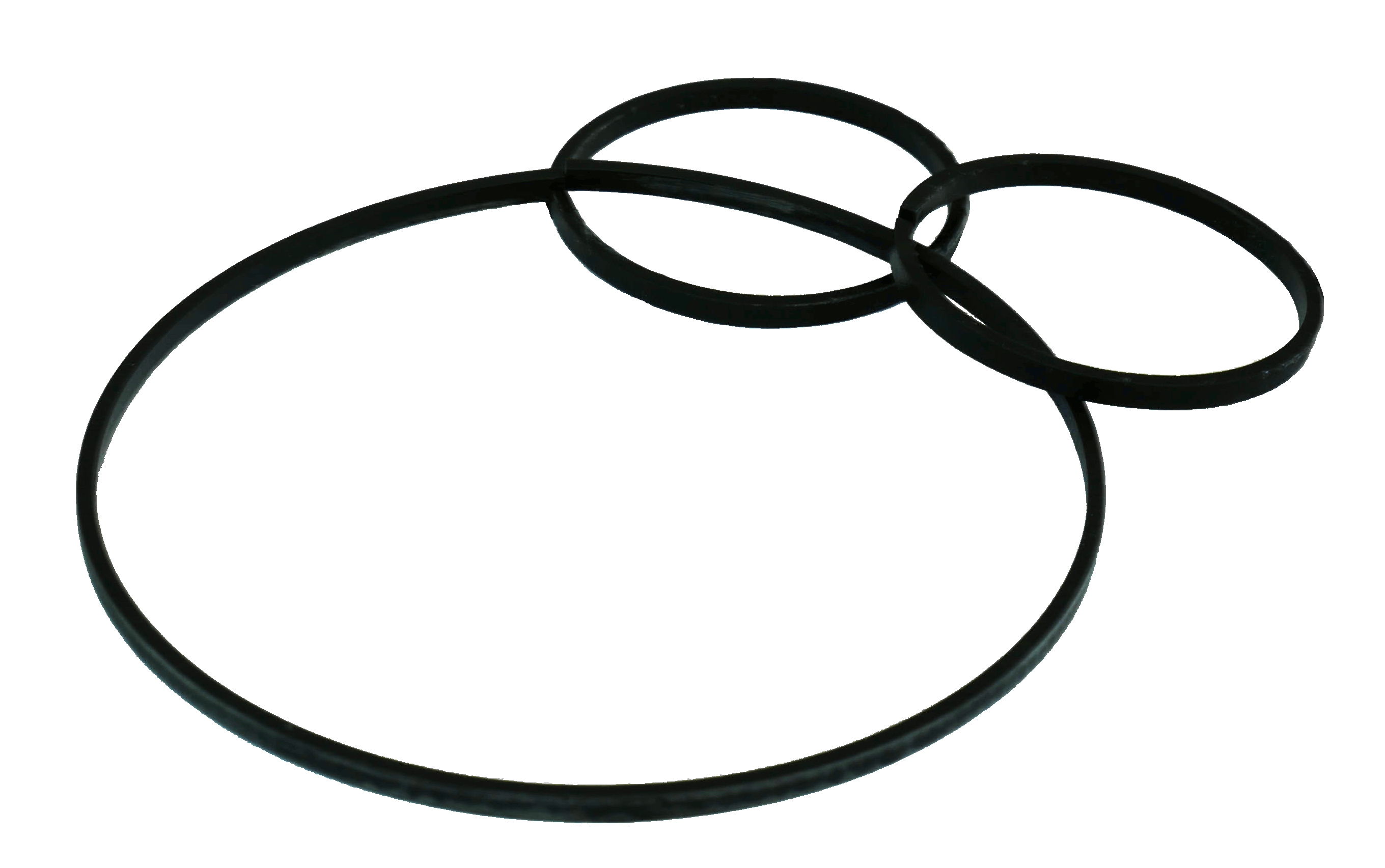

  • Des anneaux pour minimiser les fuites d’air autour de l’échantillon;

  • Le logiciel SIGMA-X.

​Disponibles en option : échantillons calibrés, porte-échantillons et compresseur d’air.

Le logiciel SIGMA-X contrôle toute la procédure de mesure et calcule les principales propriétés et statistiques reliés à la mesure obtenue. De plus, il permet de corriger les mesures en fonction de la pression atmosphérique et de la température. Le système fonctionne avec des échantillons de forme cylindrique.

interface principale sigma-x.png
Interface principale

Principaux avantages du HF - SIGMA



Séquence de mesure contrôlée et guidée à travers une interface conviviale

Produits Mecanum complémentaires



De plus amples informations
