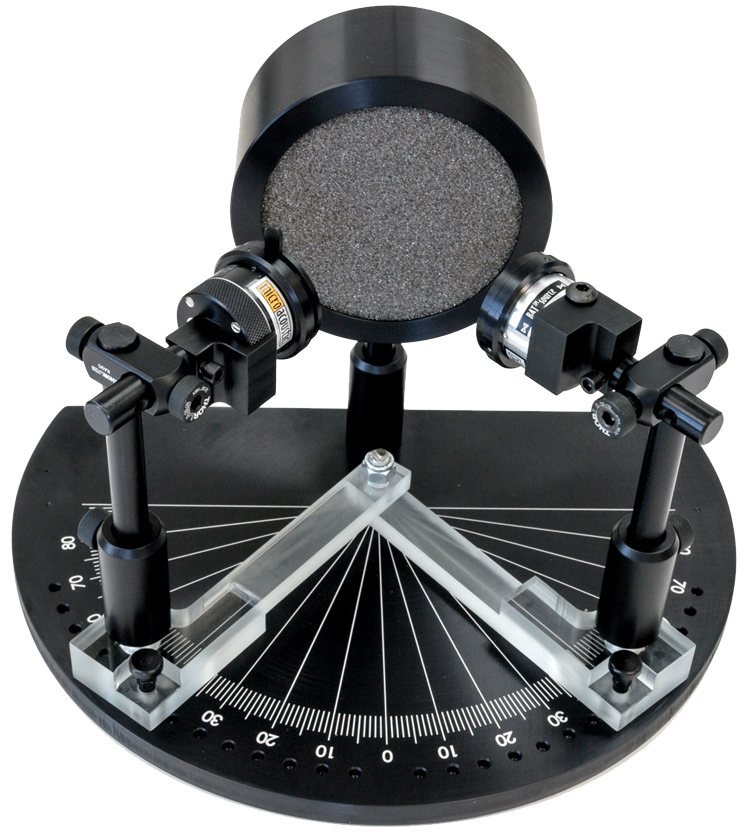

Le tortuosimètre à ultrasons (ou réfractomètre à ultrasons) est conçu pour obtenir des mesures de la tortuosité et des longueurs caractéristiques d’un large éventail de matériaux poreux généralement utilisés dans le contrôle du bruit. Le système utilise les méthodes de transmission et de réflexion à 1 ou 2 gazes.

Réflexion et transmission



Propriétés mesurées



TOR 2 gazes en transmission et TOR en réflexion



Caractéristiques du TOR 2 gazes

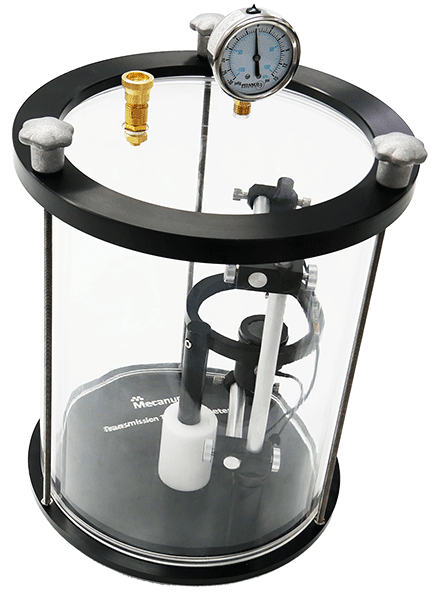

L’option deux gazes comprend la mesure dans l’air et l’hélium:

  • La combinaison des mesures permet de trouver la longueur caractéristique visqueuse ainsi que la longueur caractéristique thermique;

  • Procédure de mesure, traitement de signal et post-traitement de pointe pour obtenir une meilleure précision;

  • Méthode basée sur plusieurs recherches scientifiques [1, 2, 3, 4, 5, 6 et 7].

Applications



Le tortuosimètre à ultrasons de Mecanum est utilisé par les principaux fournisseurs de matériaux au monde dans l’industrie de l’automobile et de l’aviation pour :

  • Le contrôle de qualité dans les processus de fabrication des matériaux;

  • La recherche et le développement;

  • L’alimentation des modèles utilisés dans les logiciels de prédiction acoustique.

Fonctionnalités



Le système inclut une paire de capteurs à ultrasons couplés, un système d’émission et de réception à haute tension, les supports en transmission et en réflexion, un système d’acquisition USB et le logiciel TOR-X.  Le logiciel TOR-X assiste l’expérimentateur durant la mesure et calcule ensuite la tortuosité et les longueurs caractéristiques ainsi que leurs statistiques. Deux méthodes à ultrasons sont incluses : réflexion et transmission. Le système fonctionne généralement avec des échantillons de forme cylindrique. Pour obtenir les longueurs caractéristiques visqueuse et thermique, une méthode à 2 gazes est disponible en option.

TOR-X

Principaux avantages du TOR



Méthode de mesure de pointe tirée de la littérature scientifique


Interface simple et conviviale


Utilisation simplifiée


Solution « Clé en main »


Algorithmes de calcul évolués suivant les normes de mesure établies


Augmente la qualité de la modélisation des matériaux acoustiques


Calcul automatique des statistiques globales

Produits Mecanum complémentaires



De plus amples informations



[1] J.-F. Allard, B. Castagnède, M. Henry, W. Lauriks, “Evaluation of tortuosity in acoustic porous materials saturated by air,” Rev Sci. Instrum. 65, 754–755 (1994).

[2] A. Moussatov, C. Ayrault, B. Castagnède, “Porous material characterization – ultrasonic method for estimation of tortuosity and charateristic length using a barometric chamber,” Ultrasonics 39, 195–202 (2001).

[3] P. Bonfiglio and F. Pompoli, “Frequency dependent tortuosity measurement by means of ultrasonic tests,” conference paper, ICSV14, 9-12 July, Cairns, Australia (2007).

[4] J.-F. Allard and N. Atalla, Propagation of sound in porous media: modeling sound absorbing materials (2nd Edition, Wiley, 2009).

[5] Foam-X Software (Characterization of the non-acoustical properties of porous material from impedance tube measurements).

[6] N. Kino, “Ultrasonic measurements of the two characteristic lengths in fibrous materials,” Applied Acoustics 68, 1427-1438, 2007.

[7] Ph. Leclaire, L. Kelders, W Lauriks, M. Melon, N. Brown, and B. Castagnède, “Determination of the viscous and thermal characteristic lengths of plastic foams by ultrasonic measurements in helium and air,” Journal of Applied Physics 80, 2009 (1996); doi: 10.1063/1.363817.
