Tube d'impédance

Applications

  • Analyse de la réponse non linéaire acoustique des matériaux;

  • Mesure d'absorption

  • Mesure de transmission

  • Recherche et développement

  • Étude comparative

  • Contrôle de qualité

  • Détermination des propriétés des matériaux poreux à cellules ouvertes par des mesures en tube et l’utilisation du logiciel FOAM-X. Les propriétés obtenues sont la porosité ouverte, la résistivité au passage de l’air statique, la tortuosité, les longueurs caractéristiques visqueuses et thermiques et la perméabilité thermique statique.

Description

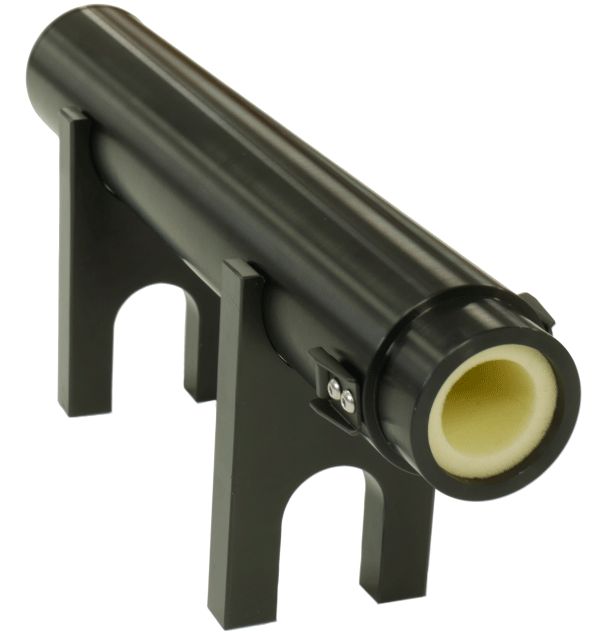

Le tube d’impédance à fort niveau sonore, ayant un diamètre de 29mm, est conçu pour mesurer les principaux indicateurs acoustiques d’une large gamme de matériaux acoustiques à l'aide des méthodes à 2, 3 ou 4 microphones. En configuration in situ, il sera idéal pour mesurer l'impédance de surface de liner aéronautique ou de plaque perforée et ainsi étudier leur comportement non linéaire à fort niveau (155 dB).

Normes et certifications

  • ASTM E1050

  • ISO 10534-2

  • ASTM E2611

Principaux avantages

  • Plage fréquentielle: 300-6000 Hz

  • Portatif - Méthode utilisable en laboratoire et en In Situ

  • Interface simple et conviviale

  • Méthode de mesure tirée de la littérature scientifique incluant une excitation de type sinus glissant qui améliore le rapport "signal sonore sur bruit".

  • Fabrication de qualité supérieure

Inclus

  • Un tube d’impédance et de transmission avec piston digital à lecture d'épaisseur

  • Un adaptateur pour test In Situ

  • Des microphones

  • Un système d’acquisition 24-bits 4 entrées / 1 sortie avec amplificateur audio intégré

  • Le logiciel de mesure TUBE-X

  • Un échantillon de vérification

  • Une mallette de transport

Propriétés mesurées

2
micros

3
micros

4
micros

Coefficient d’absorption sous incidence normale (α)


Coefficient de réflexion complexe sous incidence normale (R)


Impédance de surface normalisée (Zs/Zair)


Indice d’affaiblissement sous incidence normale (NSTL)


Impédance caractéristique normalisée (Z/Zair)


Nombre d’onde (k)


Densité dynamique équivalente (peq)


Module de compressibilité dynamique équivalente (Keq)


Coefficients de la matrice de transfert (Tij)


Norme ASTM E1050


Norme ISO 10534-2


Norme ASTM E2611


Accessoires

  • Couteaux circulaire à matériaux poreux

  • Trancheuse à matériaux poreux

  • Station ENVIRO

  • Logiciel Foam-X

  • Logiciel Nova

  • Support à écran résistif (44.44mm seulement)
    Porte échantillon carré pour métamatériaux (44.44mm seulement)

Documents
